一、產品簡介

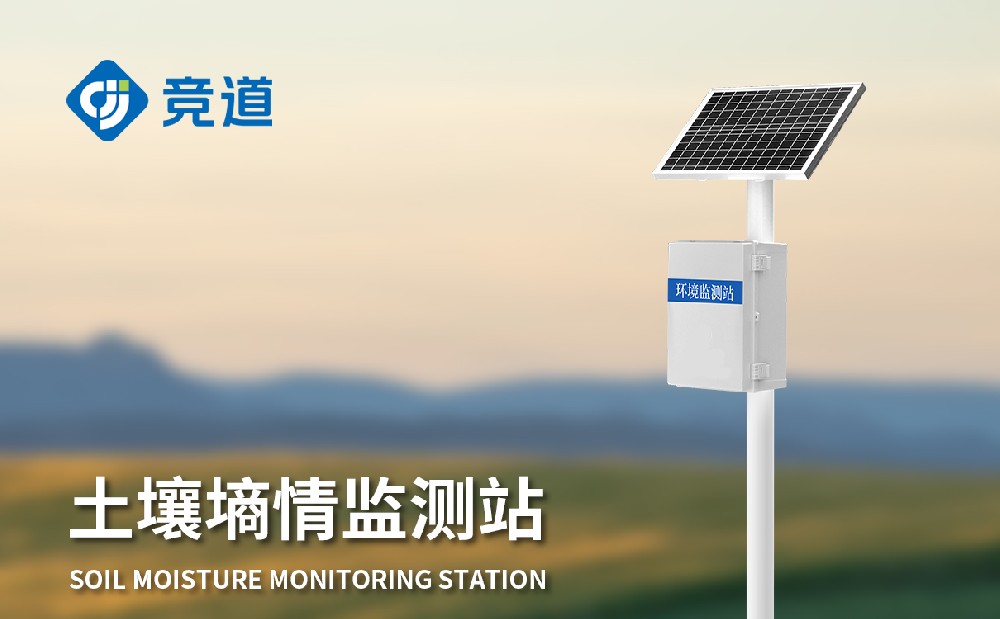

競道科技氣象站是按照國際氣象WMO組織氣象觀測標準,研究而開發生產的多要素自動觀測站。可監測風向、風速、溫度、濕度、氣壓、雨量、土壤溫濕度等常規氣象要素，具有自動記錄、超限報警和數據通訊等功能。自動觀測站由氣象傳感器，氣象數據記錄儀，氣象環境監測軟件三部分組成。廣泛應用于工農業生產、旅游、科研、氣象等城市環境監測和其它專業領域。

二、功能特點

1、低功耗采集器：最低靜態功耗小于50uA

2、GPRS聯網、支持擴展RJ45聯網

3、支持擴展傳感器遠傳,3KM以內lora透傳，3KM以外物聯網卡傳輸

4、支持LED屏顯示最大兼容32768px

5、支持擴展安卓屏、擴展安卓屏2G數據存儲、U盤數據導出

6、支持modbus485傳感器擴展

7、太陽能充電管理MPPT自動功率點跟蹤

8、可選配2000mah-24Ah蓄電池

9、配套物聯網數據展示、存儲、分析平臺

三、技術參數

1、采集器

1.1  modbus485接口： GX-12-4P航空插頭，輸出供電電壓12V

設備配置接口： GX-12-4P航空插頭，輸入電壓5V

采集器供電接口： GX-12-3P航空插頭，輸入電壓5V，帶RS232輸出

1.2 采集器供電： DC5V ±0.5V 峰值電流1A

工作環境溫度： -10~+45℃

工作環境：-20-80℃，濕度≤100%無凝露

1.3 通信方式：支持modbus485，支持GPRS通信，支持RS232數據輸出，支持Lora無線通信，數據上傳間隔：30s-65535s可調

1.4 工作電流：20mA，休眠電流：<50uA。

1.5 擴展傳感器協議：modbus485

擴展傳感器最大數量：32

擴展傳感器電壓：12V，

擴展傳感器電流：≤2A

1.6 內置傳感器：溫度，濕度，大氣壓，噪聲，(PM2.5、PM10、TSP)(選配)

內置傳感器精度：溫度：±0.01℃，濕度：±2%RH，大氣壓：0.2Pa，顆粒物傳感器：最小分辨粒徑0.3μm

2、顯示屏

2.1  LED屏

供電： AC 220V/50Hz

規格：單紅 P10-96*48/P10-192*96

像素：4608px/18432px

功率：150W/540W

2.2 安卓屏

版本：4.4.2

四核Cortex?-A7，512M/4G

7寸電容觸屏

供電：12V/1A

支持U盤擴展，支持內存卡擴展

3、太陽能供電系統

太陽能板：1W/30W/50W單晶硅

充電控制器：MPPT自動功率點跟蹤，效率提高20%

電池：2000mA/24Ah/50Ah

4、部分傳感器參數
